KIỂM ĐỊNH HỆ THỐNG LẠNH THEO QUY ĐỊNH HIỆN HÀNH – QUY TRÌNH, CHU KỲ VÀ NHỮNG ĐIỀU DOANH NGHIỆP CẦN BIẾT

Kiểm định hệ thống lạnh là yêu cầu quan trọng nhằm đánh giá tình trạng kỹ thuật và mức độ an toàn của các thiết bị chịu áp lực trong hệ thống lạnh công nghiệp trước khi đưa vào sử dụng hoặc trong quá trình vận hành. Việc kiểm định không chỉ giúp doanh nghiệp tuân thủ quy định pháp luật mà còn góp phần phòng ngừa sự cố, bảo vệ người lao động và duy trì hoạt động sản xuất ổn định.

ISCTC cung cấp dịch vụ kiểm định hệ thống lạnh cho nhà máy, kho lạnh, trung tâm logistics, bệnh viện, cơ sở chế biến thực phẩm, thủy sản, dược phẩm và nhiều lĩnh vực khác theo đúng quy định hiện hành.

Hệ thống lạnh là gì?

Hệ thống lạnh là tổ hợp các thiết bị dùng để tạo ra môi trường có nhiệt độ thấp nhằm bảo quản sản phẩm hoặc phục vụ quy trình sản xuất. Một hệ thống lạnh thường bao gồm:

  • Máy nén lạnh
  • Bình ngưng
  • Bình bay hơi
  • Bình chứa môi chất lạnh
  • Đường ống dẫn môi chất
  • Van an toàn
  • Đồng hồ áp suất
  • Thiết bị điều khiển


Các hệ thống này có thể sử dụng môi chất như NH₃ (Amoniac), Freon (R134a, R404A, R507...), CO₂ hoặc các môi chất lạnh khác tùy theo yêu cầu công nghệ.

Hệ thống lạnh được ứng dụng rộng rãi trong:

  • Nhà máy chế biến thủy sản
  • Nhà máy thực phẩm
  • Nhà máy bia, nước giải khát
  • Kho lạnh bảo quản nông sản
  • Kho đông lạnh
  • Trung tâm logistics
  • Bệnh viện
  • Nhà máy dược phẩm
  • Nhà máy hóa chất

Hệ thống lạnh có bắt buộc kiểm định không?

Đây là câu hỏi rất nhiều doanh nghiệp quan tâm.

Không phải toàn bộ hệ thống lạnh đều thuộc diện bắt buộc kiểm định.

Việc kiểm định phụ thuộc vào từng thiết bị chịu áp lực trong hệ thống và việc thiết bị đó có thuộc danh mục thiết bị có yêu cầu nghiêm ngặt về an toàn lao động theo quy định hiện hành hay không.

Thông thường, các thiết bị sau cần được xem xét kiểm định:

  • Bình chứa môi chất lạnh
  • Bình ngưng
  • Bình bay hơi
  • Bình trung gian
  • Bình tách dầu
  • Bình chứa cao áp
  • Bình chứa hạ áp
  • Thiết bị chịu áp lực trong hệ thống NH₃
  • Các thiết bị chịu áp lực khác thuộc danh mục quy định

Do đó, khi đầu tư hoặc vận hành hệ thống lạnh, doanh nghiệp nên rà soát từng thiết bị để xác định nghĩa vụ kiểm định thay vì chỉ nhìn vào toàn bộ hệ thống.

Vì sao phải kiểm định hệ thống lạnh?

Trong quá trình vận hành, hệ thống lạnh luôn làm việc dưới áp suất và nhiệt độ thay đổi liên tục. Nếu không được kiểm định định kỳ, các thiết bị chịu áp lực có thể phát sinh nhiều rủi ro như:

  • Ăn mòn bên trong bình chứa.
  • Rò rỉ môi chất lạnh.
  • Hỏng van an toàn.
  • Đồng hồ áp suất sai lệch.
  • Nứt mối hàn.
  • Giảm chiều dày thành bình.
  • Quá áp gây mất an toàn.

Những sự cố này không chỉ gây thiệt hại về tài sản mà còn có thể ảnh hưởng nghiêm trọng đến người lao động và hoạt động sản xuất.

Kiểm định giúp doanh nghiệp:

  • Đánh giá tình trạng kỹ thuật của thiết bị.
  • Phát hiện sớm nguy cơ mất an toàn.
  • Có kế hoạch sửa chữa hoặc thay thế kịp thời.
  • Đáp ứng yêu cầu của cơ quan quản lý nhà nước.
  • Nâng cao độ tin cậy của hệ thống.

Đối tượng áp dụng

ISCTC thực hiện kiểm định hệ thống lạnh cho nhiều loại hình doanh nghiệp như:

  • Nhà máy chế biến thực phẩm.
  • Nhà máy chế biến thủy sản.
  • Nhà máy sữa.
  • Kho lạnh bảo quản.
  • Trung tâm logistics.
  • Bệnh viện.
  • Công ty dược phẩm.
  • Nhà máy nước giải khát.
  • Nhà máy bia.
  • Nhà máy hóa chất.

Đối với mỗi loại hệ thống, kiểm định viên sẽ căn cứ vào cấu tạo thiết bị, môi chất sử dụng và quy định hiện hành để lựa chọn phương pháp kiểm định phù hợp.

Các thiết bị thường được kiểm định trong hệ thống lạnh

Một hệ thống lạnh có thể bao gồm nhiều thiết bị chịu áp lực cần được đánh giá riêng biệt:

Bình ngưng.

Bình bay hơi.

Bình chứa cao áp.

Bình chứa hạ áp.

Bình trung gian.

Bình tách dầu.

Bình thu hồi môi chất.

Van an toàn.

Đồng hồ áp suất.

Thiết bị bảo vệ áp suất.

Mỗi thiết bị đều có yêu cầu kỹ thuật, tiêu chí đánh giá và phương pháp kiểm định khác nhau.

 Căn cứ pháp lý về kiểm định hệ thống lạnh

Việc kiểm định hệ thống lạnh và các thiết bị chịu áp lực trong hệ thống phải được thực hiện theo các quy định pháp luật hiện hành về an toàn, vệ sinh lao động và quy trình kiểm định kỹ thuật an toàn.

Các văn bản cần tham khảo và áp dụng gồm:

  • Luật An toàn, vệ sinh lao động năm 2015.
  • Nghị định của Chính phủ hướng dẫn thi hành Luật An toàn, vệ sinh lao động.
  • Thông tư của Bộ Nội vụ (trước đây là Bộ Lao động - Thương binh và Xã hội) ban hành Danh mục máy, thiết bị, vật tư có yêu cầu nghiêm ngặt về an toàn lao động.
  • Các quy trình kiểm định kỹ thuật an toàn do cơ quan có thẩm quyền ban hành đối với thiết bị chịu áp lực.
  • Các quy chuẩn, tiêu chuẩn Việt Nam (QCVN, TCVN) áp dụng cho thiết bị chịu áp lực và hệ thống lạnh.

Lưu ý: Việc xác định hệ thống hoặc thiết bị có bắt buộc kiểm định hay không cần căn cứ vào danh mục và văn bản đang có hiệu lực tại thời điểm thực hiện. Không nên áp dụng các quy định đã hết hiệu lực.

Khi nào phải kiểm định hệ thống lạnh?

Doanh nghiệp cần thực hiện kiểm định trong các trường hợp sau:

1. Trước khi đưa vào sử dụng lần đầu

Đối với các thiết bị thuộc diện phải kiểm định, việc kiểm định lần đầu là điều kiện cần trước khi vận hành.

2. Kiểm định định kỳ

Sau một thời gian vận hành theo quy định hoặc theo kết quả kiểm định trước đó.

3. Kiểm định bất thường

Thực hiện khi:

  • Thiết bị được sửa chữa lớn.
  • Thay đổi vị trí lắp đặt.
  • Thay đổi môi chất lạnh.
  • Sau thời gian ngừng hoạt động dài.
  • Sau sự cố hoặc nghi ngờ mất an toàn.
  • Theo yêu cầu của cơ quan quản lý.

Chu kỳ kiểm định hệ thống lạnh

Chu kỳ kiểm định phụ thuộc vào từng loại thiết bị và quy định áp dụng.

Thiết bị

Chu kỳ tham khảo*

Bình chịu áp lực trong hệ thống lạnh

Theo quy trình và quy định hiện hành

Bình ngưng

Theo quy định hiện hành

Bình bay hơi

Theo quy định hiện hành

Bình chứa môi chất lạnh

Theo quy định hiện hành

Van an toàn

Theo quy định và hướng dẫn của nhà sản xuất

Đồng hồ áp suất

Kiểm định hoặc hiệu chuẩn theo quy định và mục đích sử dụng

*Chu kỳ cụ thể có thể khác nhau tùy loại thiết bị, điều kiện vận hành và kết quả kiểm định trước đó. Doanh nghiệp nên căn cứ vào biên bản kiểm định gần nhất và quy định hiện hành.

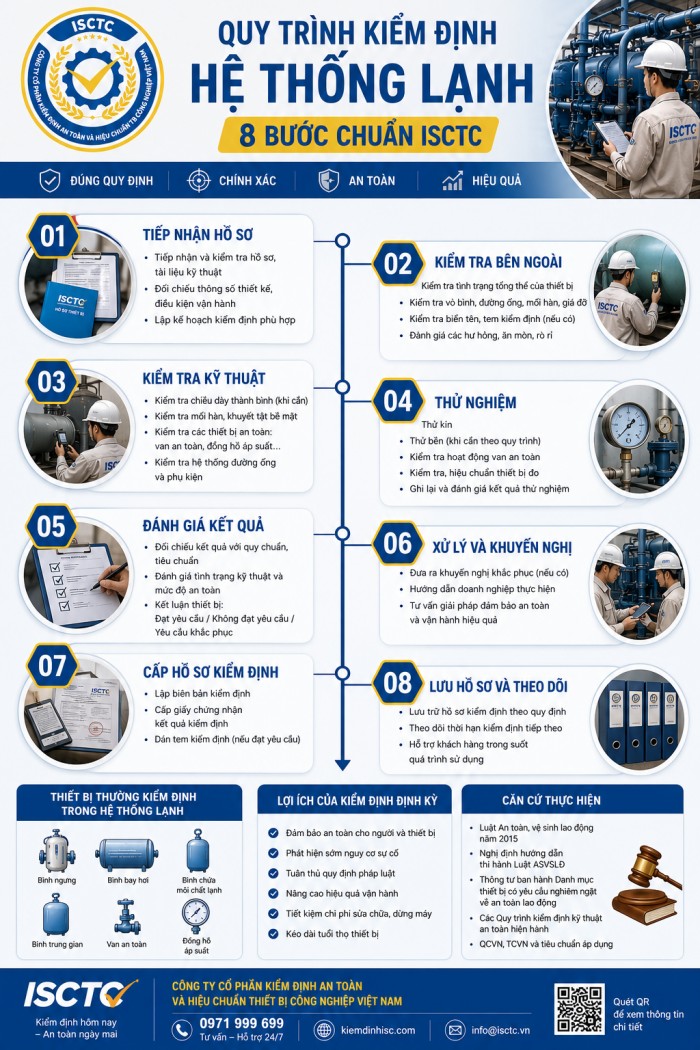

Quy trình kiểm định hệ thống lạnh

ISCTC thực hiện kiểm định theo quy trình kỹ thuật gồm các bước chính:

Bước 1. Tiếp nhận hồ sơ

Kiểm tra:

  • Hồ sơ thiết bị.
  • Hồ sơ lắp đặt.
  • Biên bản kiểm định trước.
  • Nhật ký vận hành.
  • Hồ sơ sửa chữa.

Bước 2. Kiểm tra bên ngoài

Đánh giá:

  • Mức độ ăn mòn.
  • Sơn bảo vệ.
  • Biển tên.
  • Tem kiểm định.
  • Giá đỡ.
  • Hệ thống đường ống.
  • Van khóa.

Bước 3. Kiểm tra kỹ thuật

Kiểm tra:

  • Chiều dày thành bình (khi cần).
  • Mối hàn.
  • Độ kín.
  • Van an toàn.
  • Đồng hồ áp suất.
  • Thiết bị bảo vệ.

Bước 4. Thử nghiệm

Tùy từng loại thiết bị, có thể thực hiện:

  • Thử kín.
  • Thử bền.
  • Kiểm tra áp suất làm việc.
  • Kiểm tra hoạt động của van an toàn.
  • Kiểm tra thiết bị đo.

Việc lựa chọn phương pháp thử phải tuân theo quy trình kiểm định áp dụng và điều kiện kỹ thuật của thiết bị.

Bước 5. Đánh giá kết quả

Kiểm định viên tổng hợp toàn bộ kết quả kiểm tra và đối chiếu với các yêu cầu kỹ thuật để kết luận thiết bị:

  • Đạt yêu cầu an toàn.
  • Cần khắc phục trước khi đưa vào sử dụng.
  • Không đạt yêu cầu.

Bước 6. Cấp hồ sơ kiểm định

Nếu thiết bị đạt yêu cầu, đơn vị kiểm định sẽ thực hiện theo quy định hiện hành, bao gồm các hồ sơ như biên bản, kết quả kiểm định và tem kiểm định (nếu áp dụng).

Hồ sơ doanh nghiệp cần chuẩn bị

Để quá trình kiểm định diễn ra thuận lợi, doanh nghiệp nên chuẩn bị:

  • Hồ sơ kỹ thuật của thiết bị.
  • Thông số kỹ thuật.
  • Biên bản kiểm định trước (nếu có).
  • Nhật ký vận hành.
  • Hồ sơ bảo trì, sửa chữa.
  • Hồ sơ thay thế linh kiện (nếu có).

Việc chuẩn bị đầy đủ hồ sơ giúp rút ngắn thời gian kiểm định và hỗ trợ đánh giá chính xác tình trạng thiết bị.

Những lỗi thường gặp khi kiểm định hệ thống lạnh

Qua quá trình kiểm định tại nhiều doanh nghiệp, ISCTC nhận thấy một số tồn tại thường xuyên xuất hiện trong hệ thống lạnh như sau:

1. Đồng hồ áp suất không còn chính xác

Đây là lỗi phổ biến nhất.

Biểu hiện:

  • Kim đồng hồ không trở về vị trí "0".
  • Kính đồng hồ bị nứt.
  • Đồng hồ rung mạnh khi máy hoạt động.
  • Sai số vượt giới hạn cho phép.
  • Tem kiểm định hoặc hiệu chuẩn đã hết hiệu lực.

Nếu sử dụng đồng hồ không chính xác, người vận hành có thể đánh giá sai áp suất làm việc của hệ thống, dẫn đến nguy cơ mất an toàn.

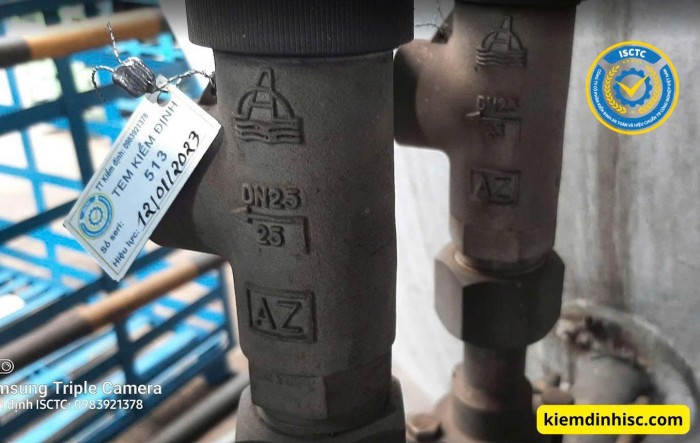

2. Van an toàn không hoạt động đúng

Van an toàn là thiết bị bảo vệ quan trọng.

Một số lỗi thường gặp:

  • Không mở khi đạt áp suất cài đặt.
  • Rò rỉ liên tục.
  • Kẹt lò xo.
  • Bị ăn mòn.
  • Chưa được kiểm tra định kỳ.

3. Bình chịu áp lực bị ăn mòn

Qua thời gian sử dụng, bình ngưng hoặc bình chứa môi chất có thể xuất hiện:

  • Ăn mòn ngoài.
  • Ăn mòn trong.
  • Rỗ bề mặt.
  • Bong lớp sơn bảo vệ.

Nếu không phát hiện sớm có thể làm giảm khả năng chịu áp của thiết bị.

4. Thiếu hồ sơ kỹ thuật

Nhiều doanh nghiệp không còn lưu:

  • Hồ sơ xuất xưởng.
  • Hồ sơ lắp đặt.
  • Biên bản kiểm định cũ.
  • Nhật ký vận hành.

Điều này gây khó khăn cho quá trình đánh giá và có thể kéo dài thời gian kiểm định.

5. Thiết bị bảo vệ không đầy đủ

Ví dụ:

  • Thiếu van chặn.
  • Thiếu đồng hồ áp suất.
  • Van khóa không đúng chủng loại.
  • Thiếu biển cảnh báo.
  • Thiếu nhãn nhận dạng thiết bị.

Khuyến nghị của ISCTC

Doanh nghiệp nên chủ động kiểm tra hệ thống trước khi đăng ký kiểm định:

 Kiểm tra tem kiểm định của thiết bị.

Kiểm tra tình trạng đồng hồ áp suất.

 Kiểm tra van an toàn.

 Kiểm tra rò rỉ môi chất.

 Kiểm tra hồ sơ thiết bị.

Kiểm tra nhật ký vận hành.

Việc chuẩn bị trước giúp quá trình kiểm định diễn ra nhanh hơn và hạn chế việc phải kiểm định lại.

Vì sao nên lựa chọn ISCTC?

ISCTC là đơn vị hoạt động trong lĩnh vực kiểm định kỹ thuật an toàn và hiệu chuẩn thiết bị công nghiệp, cung cấp dịch vụ cho nhiều ngành nghề khác nhau.

Khi sử dụng dịch vụ của ISCTC, khách hàng được:

Thực hiện kiểm định theo đúng quy trình và quy định hiện hành.

Đội ngũ kiểm định viên có chuyên môn phù hợp.

Thiết bị kiểm định được quản lý theo quy định.

Hỗ trợ tư vấn hồ sơ trước khi kiểm định.

Phản hồi nhanh, hỗ trợ doanh nghiệp trong quá trình chuẩn bị.

 Những câu hỏi thường gặp (FAQ)

Hệ thống lạnh có bắt buộc kiểm định không?

Không phải mọi hệ thống lạnh đều bắt buộc kiểm định. Việc này phụ thuộc vào từng thiết bị chịu áp lực trong hệ thống và quy định pháp luật hiện hành.

Bao lâu phải kiểm định một lần?

Chu kỳ kiểm định phụ thuộc vào loại thiết bị, quy trình kiểm định áp dụng và kết quả kiểm định trước đó.

Kiểm định có phải dừng toàn bộ hệ thống không?

Tùy loại thiết bị và phương pháp kiểm định. Doanh nghiệp nên trao đổi trước với đơn vị kiểm định để có kế hoạch phù hợp.

Sau kiểm định sẽ nhận được những gì?

Khi thiết bị đạt yêu cầu, đơn vị kiểm định sẽ cấp các hồ sơ theo quy định hiện hành, bao gồm biên bản, kết quả kiểm định và tem kiểm định (nếu áp dụng).

Doanh nghiệp cần chuẩn bị gì?

  • Hồ sơ thiết bị.
  • Hồ sơ kiểm định trước.
  • Nhật ký vận hành.
  • Hồ sơ bảo trì.
  • Người phụ trách kỹ thuật phối hợp trong quá trình kiểm định.

Kết luận

Kiểm định hệ thống lạnh không chỉ là yêu cầu tuân thủ quy định đối với các thiết bị thuộc diện bắt buộc, mà còn là giải pháp giúp doanh nghiệp phát hiện sớm các nguy cơ mất an toàn, giảm rủi ro sự cố và nâng cao hiệu quả vận hành.

Việc lựa chọn một đơn vị kiểm định có năng lực, quy trình rõ ràng và đội ngũ chuyên môn sẽ giúp quá trình kiểm định diễn ra nhanh chóng, chính xác và đúng quy định.

Nếu doanh nghiệp cần tư vấn về việc hệ thống lạnh hoặc từng thiết bị trong hệ thống có thuộc diện phải kiểm định hay không, ISCTC sẵn sàng hỗ trợ rà soát hồ sơ và tư vấn trước khi thực hiện dịch vụ.

 Chi phí kiểm định hệ thống lạnh phụ thuộc vào những yếu tố nào?

Đây là câu hỏi được rất nhiều doanh nghiệp quan tâm. Tuy nhiên, chi phí kiểm định không có một mức cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật và phạm vi công việc.

Các yếu tố ảnh hưởng gồm:

1. Loại thiết bị cần kiểm định

Ví dụ:

  • Bình ngưng
  • Bình bay hơi
  • Bình chứa môi chất lạnh
  • Bình trung gian
  • Bình tách dầu
  • Bình chứa cao áp
  • Bình chứa hạ áp

Mỗi loại thiết bị có quy trình kiểm định và khối lượng công việc khác nhau.

2. Số lượng thiết bị

Chi phí sẽ khác nhau giữa:

  • 01 thiết bị
  • 05 thiết bị
  • 20 thiết bị
  • Toàn bộ hệ thống lạnh của nhà máy

Thông thường, khi kiểm định nhiều thiết bị trong cùng một đợt sẽ tối ưu hơn về thời gian và chi phí.

3. Địa điểm kiểm định

Chi phí cũng phụ thuộc vào:

  • Khoảng cách di chuyển
  • Điều kiện thi công
  • Thời gian thực hiện
  • Mức độ phức tạp của công trình

4. Hiện trạng thiết bị

Nếu thiết bị:

  • Không có hồ sơ
  • Thiếu thông tin kỹ thuật
  • Đã sửa chữa
  • Đã cải tạo

thì thời gian đánh giá có thể kéo dài hơn.

Doanh nghiệp cần chuẩn bị gì trước khi kiểm định?

Để quá trình kiểm định diễn ra thuận lợi, doanh nghiệp nên thực hiện các bước sau:

Kiểm tra hồ sơ

Hồ sơ xuất xưởng

Hồ sơ kỹ thuật

Nhật ký vận hành

Biên bản kiểm định trước

Hồ sơ bảo trì

Kiểm tra thiết bị

Vệ sinh thiết bị

Kiểm tra biển tên

Kiểm tra van khóa

Kiểm tra rò rỉ

Kiểm tra đồng hồ áp suất

Kiểm tra van an toàn

Chuẩn bị nhân sự

Nên bố trí:

  • Người quản lý thiết bị
  • Người vận hành
  • Người phụ trách an toàn

để phối hợp trong quá trình kiểm định.

Những sai lầm doanh nghiệp thường gặp

Chỉ kiểm định khi cơ quan quản lý yêu cầu

Nhiều doanh nghiệp chỉ thực hiện kiểm định khi có yêu cầu kiểm tra. Điều này có thể dẫn đến việc phát hiện muộn các nguy cơ mất an toàn hoặc làm gián đoạn hoạt động sản xuất.

Không theo dõi thời hạn kiểm định

Tem kiểm định hết hạn nhưng doanh nghiệp không để ý.

Điều này khá phổ biến.

Không kiểm tra van an toàn

Van an toàn là thiết bị bảo vệ cuối cùng.

Nếu van không hoạt động:

  • Áp suất tăng bất thường
  • Bình chịu áp lực có thể gặp sự cố nghiêm trọng

Không hiệu chuẩn đồng hồ áp suất

Đồng hồ áp suất sai lệch sẽ khiến người vận hành đánh giá không đúng áp suất thực tế của hệ thống.


DỰ ÁN THỰC TẾ CỦA ISCTC

Kiểm định hệ thống lạnh tại nhà máy chế biến thủy sảnCÔNG TY TNHH SAO MAI SUPER FEED

Loại công trình

Nhà máy chế biến thủy sản

Hệ thống

  • Kho lạnh
  • Bình ngưng
  • Bình bay hơi
  • Máy nén NH₃

Quá trình kiểm định

Kiểm định viên kiểm tra hồ sơ, đánh giá tình trạng bên ngoài, kiểm tra các thiết bị an toàn và thực hiện các bước theo quy trình kiểm định áp dụng.

Kết quả

Phát hiện đồng hồ áp suất đã quá hạn hiệu chuẩn và một van an toàn cần được kiểm tra lại trước khi tiếp tục vận hành. Doanh nghiệp đã khắc phục theo khuyến nghị để đảm bảo hệ thống đáp ứng yêu cầu an toàn.

"Checklist kiểm tra hệ thống lạnh trước khi kiểm định"

Nội dung gồm:

  • Hồ sơ
  • Thiết bị
  • Van an toàn
  • Đồng hồ áp suất
  • Bình chịu áp lực
  • Tem kiểm định
  • Người phụ trách
  • Khu vực làm việc an toàn

Cần tư vấn kiểm định hệ thống lạnh?

ISCTC hỗ trợ doanh nghiệp:

  • Rà soát thiết bị thuộc diện phải kiểm định.
  • Tư vấn hồ sơ trước khi thực hiện.
  • Lập kế hoạch kiểm định phù hợp với hoạt động sản xuất.
  • Thực hiện kiểm định theo quy định hiện hành.

Hotline:0971 999 699

Website: kiemdinhisc.com

Bên cạnh kiểm định thang máy, ISC còn cung cấp nhiều dịch vụ kiểm định kỹ thuật an toàn khác như:


LIÊN HỆ CHÚNG TÔI: TRUNG TÂM KIỂM ĐỊNH AN TOÀN - CÔNG TY CỔ PHẦN KIỂM ĐỊNH AN TOÀN VÀ HIỆU CHUẨN THIẾT BỊ CÔNG NGHIỆP VIỆT NAM (ISCTC)

Địa chỉ: Số 33 Lê Văn Huân, Phường Tân Bình, Thành phố Hồ Chí Minh

Mã số thuế: 0317102353

Email: [email protected]



0971 999 699
0971 999 699
