1. Van thở, van thở bồn xăng dầu là gì?

Theo quy định tại Quy chuẩn kỹ thuật quốc gia QCVN 10:2015/BCT về yêu cầu thiết kế cửa hàng xăng dầu trên mặt nước do Bộ Công Thương ban hành thì nội dung này được quy định như sau:

Van thở là thiết bị để kiểm soát áp suất dư và áp suất chân không trong bể chứa xăng dầu với mục đích đảm bảo an toàn cho bể chứa và chống hao hụt xăng dầu do bay hơi trong quá trình vận hành.

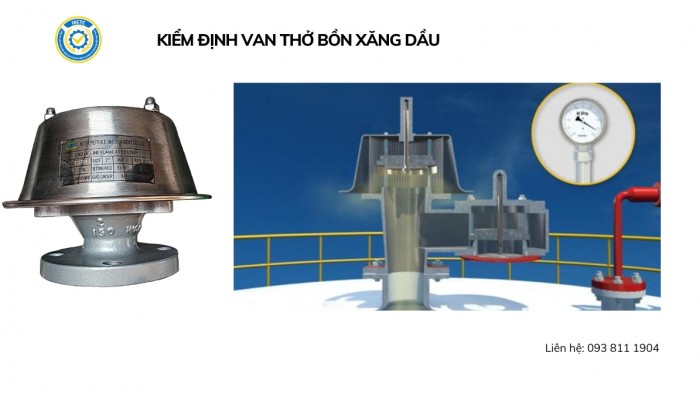

Van thở xăng dầu (Breather valve) là thiết bị chuyên dụng trong công nghiệp nhằm kiểm soát áp suất dư và áp suất chân không trong bể chứa xăng dầu. Nó được lắp đặt trên đỉnh của bể chứa xăng dầu, có tác dụng xả hơi dư ra ngoài trong trường hợp áp suất trong bể tăng cao, và cho không khí vào trong bể trong trường hợp áp suất trong bể giảm thấp.

2. Cấu tạo cảu van thở bồn xăng dầu?

Cấu tạo của van thở xăng dầu gồm ba phần chính:

- Thân van: Là phần bao bọc bên ngoài, có tác dụng bảo vệ các bộ phận bên trong van. Thân van thường được làm bằng thép không gỉ hoặc đồng, có độ bền cao và chịu được áp lực lớn.

- Gioăng làm kín: Có tác dụng ngăn không cho hơi xăng dầu thoát ra ngoài. Gioăng làm kín thường được làm bằng cao su hoặc vật liệu chịu nhiệt, có độ đàn hồi tốt.

- Cửa van: Có tác dụng đóng mở để xả hơi hoặc cho không khí vào trong bể. Cửa van thường được làm bằng thép không gỉ hoặc đồng, có độ bền cao và chịu được áp lực lớn.

Ngoài ra, van thở xăng dầu còn có thể có các bộ phận khác như:

- Bộ phận ngăn lửa: Có tác dụng ngăn không cho lửa xâm nhập vào bên trong bể chứa xăng dầu.

- Bộ phận chống ẩm: Có tác dụng ngăn không cho nước xâm nhập vào bên trong van.

Cách hoạt động của van thở xăng dầu dựa trên nguyên lý cân bằng áp suất. Khi áp suất trong bể tăng cao, cửa van sẽ mở ra để xả hơi dư ra ngoài. Khi áp suất trong bể giảm thấp, cửa van sẽ đóng lại để ngăn không cho không khí bên ngoài tràn vào.

Van thở xăng dầu có vai trò quan trọng trong việc đảm bảo an toàn cho bể chứa xăng dầu, tránh hiện tượng nổ, móp méo bể hoặc bay hơi hao hụt trong quá trình sử dụng.

3. Nguyên lý hoạt động của van thở bồn xăng dầu?

Van thở bồn xăng dầu với cấu tạo đặc biệt có 2 chức năng chính là hít vào và thở ra, dưới đây ISCTC gửi tới các bạn đọc quá trình và nguyên lý hoạt động chính của van thở bồn xăng dầu:

* Thở khí ra:

Khi bơm xăng dầu vào bồn chứa hoặc do điều kiện thời tiết làm áp suất trong bồn tăng lên, đạt đến áp suất dương của van thì van áp suất sẽ mở ra và xả khí ra ngoài, đồng thời van chân không sẽ đóng kín. Hai van này hoạt động ngược chiều nhau. Van xả khí sẽ xả khí đến khi áp suất bồn chứa thấp hơn áp suất cài đặt dương của van thì sẽ đóng lại.

* Hít khí vào:

Ngược lại, khi bơm xăng dầu ra khỏi bồn, hoặc do thời tiết lạnh làm giảm áp suất bồn đạt đến áp suất cài đặt âm của van thì van chân không mở ra hít khí quyển vào bên trong bồn, đồng thời van áp suất sẽ đóng kín. Hai van này hoạt động ngược chiều nhau. Van chân không sẽ mở cho đến khi áp suất bồn chứa cao hơn áp suất cài âm của van thì sẽ đóng lại.

4. Phân loại van thở bồn xăng dầu

Van thở xăng dầu có vai trò quan trọng trong việc đảm bảo an toàn cho bể chứa xăng dầu, tránh hiện tượng nổ, móp méo bể hoặc bay hơi hao hụt trong quá trình sử dụng.

Các loại van thở xăng dầu thường được sử dụng hiện nay gồm:

- Van thở thường: Là loại van thở có cửa van đóng mở tự động dựa trên nguyên lý cân bằng áp suất.

- Van thở có bộ phận ngăn lửa: Là loại van thở có thêm bộ phận ngăn lửa, có tác dụng ngăn không cho lửa xâm nhập vào bên trong bể chứa xăng dầu.

Van thở xăng dầu cần được kiểm tra, bảo dưỡng; kiểm định an toàn định kỳ để đảm bảo hoạt động tốt, bảo đảm an toàn cho người sử dụng.

5. Tiêu chuẩn kiểm định van thở bồn xăng dầu

Các quy chẩn, tiêu chuẩn kiểm định van thở bồn xăng dầu là các quy định về các yêu cầu kỹ thuật, phương pháp thử nghiệm và đánh giá kết quả kiểm định của van thở bồn xăng dầu để đảm bảo an toàn cho thiết bị và con người.

Một số quy chẩn, tiêu chuẩn về kiểm định van thở bồn xăng dầu thường được áp dụng là:

- TCVN 7915-1:2009 (EN ISO 4126-1:2004): Thiết bị an toàn chống quá áp;

- Các tiêu chuẩn (TCVN), quy chuẩn về nồi hơi và thiết bị áp lực đang được áp dụng;

- API 527: Seat tightness of pressure relief valves;

- API RP 576 Inspection of Pressure Relief Devices;

- API RP 520 Parts I & II: Sizing, Selection, and Installation of Pressure Relief Devices;

- ASME Section IV: Heating Boilers;

- ASME Section VIII, Div. 1: Pressure Vessels;

- ASME Section XII: Transport Tanks;

- ASME B31.1: Power Piping;

- ASME B31.3: Process Piping.

6. Quy trình kiểm định van thở bồn xăng dầu

Để đảm bảo chức năng và hiệu suất sử dụng, đảm bảo an toàn cho van thở bồn xăng dầu cần thực hiện quy trình kiểm định van. Quy trình này được ISCTC thực hiện theo 4 bước sau:

6.1. Đánh giá trực quan

Đầu tiên, kiểm tra van bằng mắt thường để đánh giá tổng quan về tình trạng của van thở bồn xăng dầu.

Xem xét các dấu hiệu của việc sử dụng lâu dài như mòn hoặc ăn mòn, vết nứt hoặc gỉ sét, bất thường trong hoạt động hoặc lắc lư khi van đóng hoặc mở. Đánh giá trực quan sẽ giúp xác định liệu van có cần phải thay thế hay không.

6.2. Kiểm tra thông số kỹ thuật

Kiểm tra thông số kỹ thuật của van thở bồn xăng dầu để đảm bảo rằng van đáp ứng đầy đủ các tiêu chuẩn an toàn và các yêu cầu đặc biệt của hệ thống.

Các thông số kỹ thuật cần kiểm tra bao gồm:

- Áp suất làm việc

- Áp suất bùng nổ

- Độ chính xác

- Kích thước và vật liệu.

- Canh chỉnh, thử nghiệm van thở bồn xăng dầu.

Sử dụng một bộ kiểm tra van chuyên dụng để kiểm tra và hiệu chỉnh van thở bồn xăng dầu. Kiểm tra các phụ kiện kèm theo như vòi phun hoặc đồng hồ áp suất để đảm bảo chúng hoạt động tốt và đáp ứng yêu cầu của hệ thống. Kiểm tra xem van đóng/ mở chính xác và có mất mát áp suất nào không.

6.3. Thử kín van thở bồn xăng dầu

Thử kín van bằng cách sử dụng khí nén hoặc chất lỏng để kiểm tra xem van có chặn chắn dòng chảy hoàn toàn không và có có phát hiện rò rỉ hay không. Kiểm tra này đặc biệt quan trọng để đảm bảo van đóng chặt và không gây ra bất kỳ rủi ro an toàn nào.

Sau khi hoàn thành các bước kiểm tra, nếu van thở bồn xăng dầu không đáp ứng được các yêu cầu an toàn hoặc không hoạt động đúng cách, nó cần được sửa chữa hoặc thay thế. Nếu van thở bồn xăng dầu đạt tiêu chuẩn an toàn và hoạt động tốt, nó có thể được chấp nhận và tiếp tục sử dụng.

7. Thời hạn kiểm định van thở bồn xăng dầu

Thời hạn kiểm định van thở bồn xăng dầu thường được quy định theo các quy định của nhà sản xuất, tiêu chuẩn an toàn và pháp luật liên quan. Thông thường, thời hạn kiểm định van thở bồn xăng dầu sẽ phụ thuộc vào loại van, điều kiện sử dụng và yêu cầu an toàn của hệ thống.

Thời hạn kiểm định van thở bồn xăng dầu là như sau:

- Van thở bồn xăng dầu cần thực hiện kiểm định lần đầu vào trước khi đưa vào sử dụng.

- Đối với việc kiểm định van thở bồn xăng dầu định kỳ, thời gian kiểm định thường là 01 năm/1 lần.

- Kiểm định van thở bồn xăng dầu bất thường: nếu xảy ra các tình huống bất thường như sự cố vận hành, bị va chạm mạnh, hư hỏng hoặc sửa chữa, thì thời hạn kiểm định van thở bồn xăng dầu có thể bị rút ngắn hoặc cần kiểm định lại trước thời hạn.

Tuy nhiên, thời hạn kiểm định của van thở bồn xăng dầu cần phải được xác định và thực hiện theo các quy định của các tiêu chuẩn an toàn và pháp luật.

Nếu van thở bồn xăng dầu vượt quá thời hạn kiểm định hoặc không đáp ứng được các yêu cầu an toàn, nó cần phải được thay thế hoặc sửa chữa để đảm bảo an toàn cho hệ thống.

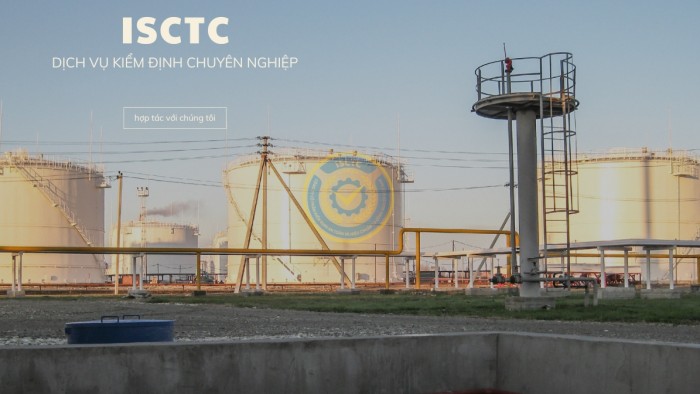

8. Liên hệ đơn vị kiểm định van thở bồn xăng dầu uy tín
